IN

 GAMA INDUSTRIAL

La gama industrial de grupos electrógenos inmesol, se destinan principalmente a industrias, canteras de áridos y minería, telecomunicaciones, venta de energía, hoteles, casas rurales,
agricultura, puertos marítimos, aplicaciones militares, aplicaciones forestales, etc. Funcionan habitualmente como fuente principal de suministro eléctrico en una instalación donde no
existe la red eléctrica o es demasiado débil. Inmesol ha diseñado la gama industrial de generadores eléctricos como  solución que abarca un amplio rango de potencias.
Con una construcción sólida, resultado de la continua investigación del  equipo de I+D+I, y desarrollando nuevos elementos de protección contra la agentes medioambientales adversos
tales como altas temperaturas (hasta 50º), lluvias intensas y nieve. La forma constructiva de nuestra carrocería permite en los equipos insonorizados un nivel de emisiones acústicas
extremadamente bajo.

Alcance de suministro

- Conjunto motor / alternador acoplado e instalado mediante soportes antivibratorios en chasis de perfil de acero de alta resistencia electro-soldado y posteriormente tratado con productos decapantes para aplicación de capa de fosfato de zinc y pintura poliéster (QUALICOAT).   - Conjunto motor / alternador acoplado e instalado mediante soportes antivibratorios en chasis de perfil de acero de alta resistencia electro-soldado y posteriormente tratado con productos decapantes para aplicación de capa de fosfato de zinc y pintura poliéster (QUALICOAT).
- Depósito de combustible integrado en chasis provisto de aforador de medición e instalación de combustible al motor.   - Cabina de acero insonorizada con lana de roca ignífuga, con tratamiento decapantes para aplicación de capa de fosfato de zinc y pintura poliéster (QUALICOAT).
- Motor auto refrigerado con ventilador mecánico soplante.
- Silencioso industrial de atenuación -15 db(A) con salida de gases       - Chasis estanco
- Cuadro eléctrico de control y potencia con central de protección y control e instrumentos de medida y configuración para lectura de magnitudes eléctricas, tensión, combustible, horas de funcionamiento, etc. con arranque por señal   - Depósito de combustible integrado en chasis provisto de aforador de medición e instalación de combustible al motor.
- Motor auto refrigerado con ventilador mecanico soplante.
- Protección magnetotérmica y protección diferencial         - Silencioso residencial de atenuación -35 db(A) con salida de gases al exterior con tapa de protección.
- Alternador de carga batería con toma de tierra         - Cuadro eléctrico de control y potencia con central de protección y control e instrumentos de medida y configuración para lectura de magnitudes eléctricas, tensión, combustible, horas de funcionamiento, etc. con arranque por señal
- Batería de arranque con cableado e instalación al  motor y protección de bornas
- Instalación de toma tierra prevista para pica (pica no incluida)
- Protección de seguridad en partes calientes, móviles y de voltaje.       - Protección magnetotérmica y protección diferencial
- Parada de emergencia con pulsador en el exterior.         - Alternador de carga batería con toma de tierra
- Alternador auto excitado y auto regulado.         - Batería de arranque con cableado e instalación al  motor y protección de bornas
- 4 Puntos de izado para elevación a partir de 450 kVA.         - Instalación de toma tierra prevista para pica (pica no incluida)
- Chasis predispuesto para instalación de kit de transporte.         - Protección de seguridad en partes calientes, móviles y de voltaje.
- Regulación electrónica del motor a partir de 220 kVA (LTP)         - Parada de emergencia con pulsador en el exterior.
              - Sistema de extracción de aceite del cárter del motor.
 OPCIONALES                                                   - Alternador auto excitado y auto regulado.
- Cargador de batería           - Gancho de izado para elevación con grúa hasta 450 kVA (Excepto versión carrocería basculante).
- Resistencia de precaldeo           - Chasis predispuesto para instalación de kit de transporte.
- Cuadro de conmutación para convertir el grupo manual en automático (consultar última página)   - Regulación electrónica del motor a partir de 220 kVA (LTP).
- Silencioso residencial de atenuación           - Salida horizontal para aire caliente (hasta carrocería 4200x1600x2245)


 OPCIONALES


            - Cargador de batería
    - Resistencia de precaldeo
    - Cuadro de conmutación para convertir el grupo manual en automático (consultar última página)
            - Kit de bases desde 20 kVA hasta 400 kVA PRP
            - Silencioso residencial de atenuación

IN

 GAMA INDUSTRIAL  Grupos y cuadros de control
.

UNIDADES DE CONTROL:


DE SERIE:
• DSE 3110 (Cuadro Analógico) para todos los motores KOHLER, LOMBARDINI, DEUTZ, FPT, DEUTZ, PERKINS y para VOLVO hasta 200 kVA i
• DSE 7310 para los motores VOLVO a partir de 250 kVA.
MAGNETOTÉRMICO:
DE SERIE:

• 4 Polos hasta PRP: 85 kVA
• 3 Polos a partir de PRP: 100 kVA
Grupo abierto:
CUADRO MANUAL ARRANQUE ELÉCTRICO
Cuadro de control en carpintería metálica sobre el grupo

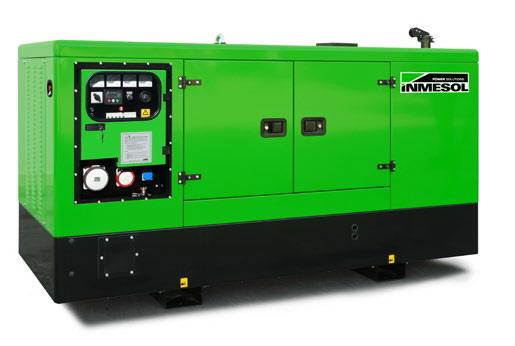

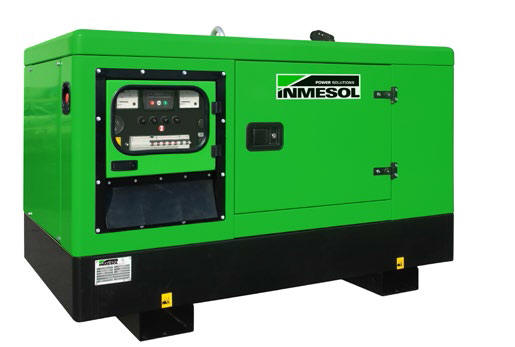

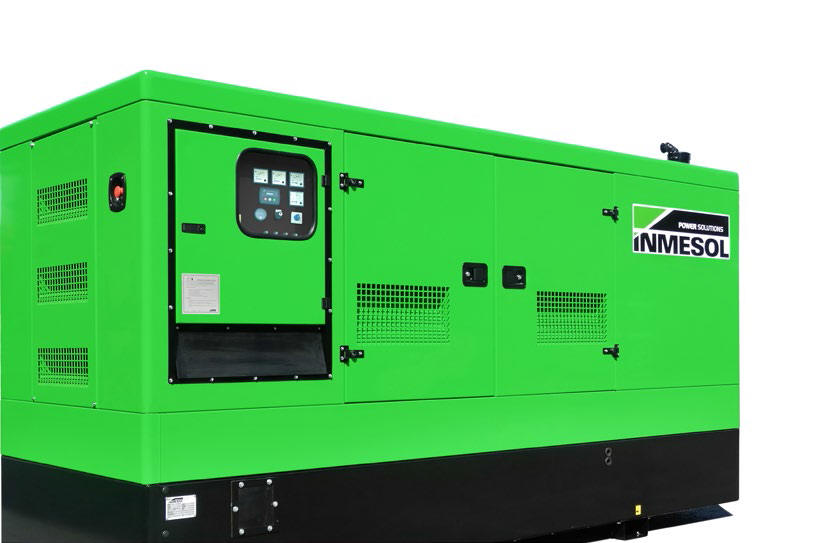

Grupo insonorizado:
CUADRO MANUAL ARRANQUE ELÉCTRICO
Con cuadro de control insertado en carpintería metálica con puerta y llave que permite / impide el acceso
Grupo basculante:
CUADRO MANUAL ARRANQUE ELÉCTRICO

OPCIONAL
CUADRO DE CONMUTACIÓN PARA CONVERTIR EL
GRUPO MANUAL EN AUTOMÁTICO
Cuadro compuesto por:
• CENTRALITA DSE 334
• CONMUTACIÓN
• CARGADOR DE BATERÍA


IN

GAMA INDUSTRIAL

 REFRIGERADO POR AIRE  1500 rpm  50 Hz
MOTOR LOMBARDINI

Precios desde 2.661 euros

!! consultar !!

       Volver
TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AAL-007 4LD820 6 7 270 1092x600x938 consultar consultar 25
AAL-011 9LD625 10 11 345 1300x580x947 consultar consultar 25
AAL-018 11LD626-3/L 16 18 380 1300x580x884 consultar consultar 25

MOTOR DEUTZ

Precios desde 4.631 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AAD-014 F2L2011 13 14 459 1300x580x1223 consultar consultar 25
AAD-022 F3L2011 20 22 535 1300x580x1269 consultar consultar 30
AAD-032 F4L2011 30 32 630 1700x730x1800 consultar consultar 45
AAD-042 BF4L2011 40 42 740 1700x730x1170 consultar consultar 60
AAD-063 F6L912 60 63 1025 2050x930x1200 consultar consultar 100


IN

GAMA INDUSTRIAL

 REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz

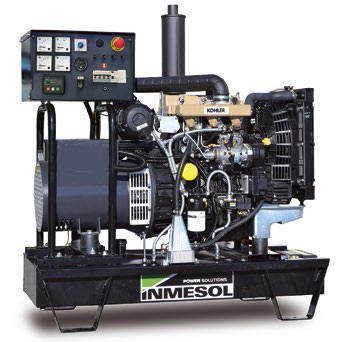

MOTOR KOHLER

Precios desde 3.919 euros

!! consultar !!

       Volver
MONOFÁSICO 230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AK-7 KDW 1003 6 7 310 1300x580x1298 consultar consultar 50
AK-10 KDW 1404 9 10 325 1300x580x1298 consultar consultar 50
AK-14 KDW 1603 12 14 398 1300x580x1383 consultar consultar 60
AK-18 KDI 1903M 16 18 480 1300x580x1398 consultar consultar 90
AK-26 KDI 2504 TM30 23 26 650 1700X730X1614 consultar consultar 120

MOTOR KOHLER

Precios desde 3.579 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AK-009 KDW 1003 8 9 310 1300x580x1298 consultar consultar 25
AK-011 KDW 1404 10 11 350 1300x580x1298 consultar consultar 25
AK-017 KDW 1603 15 17 398 1300x580x1383 consultar consultar 25
AK-022 KDI 1903M 20 22 460 1300x580x1398 consultar consultar 30
AK-030 KDI 2504M 27 30 590 1700x730x1633 consultar consultar 45
AK-033 KDI 2504 TM30 30 33 610 1700x730x1614 consultar consultar 45
AK-044 KDI 2504 TM 40 44 660 1700x730x1614 consultar consultar 60
AK-066 KDI 3404 TM 61 67 920 1900X900X1955 - consultar 100


IN

GAMA INDUSTRIAL

 REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR KOHLER

Precios desde 5.409 euros

!! consultar !!

       Volver
MONOFÁSICO 230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
IK-7 KDW 1003 6 7 560 1600x900x1132 consultar consultar 50
IK-10 KDW 1404 9 10 620 1600x900x1132 consultar consultar 50
IK-14 KDW 1603 12 14 760 1600x900x1132 consultar consultar 60
IK-18 KDI 1903M 16 18 810 2000x950x1253 consultar consultar 90
IK-26 KDI 2504 TM30 23 26 1100 2500x1100x1455 consultar consultar 120

MOTOR KOHLER

Precios desde 5.113 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
IK-009 KDW 1003 8 9 550 1600x900x1132 consultar consultar 25
IK-011 KDW 1404 10 11 600 1600x900x1132 consultar consultar 25
IK-017 KDW 1603 15 17 655 1600x900x1132 consultar consultar 25
IK-022 KDI 1903M 20 22 825 2000x950x1353 consultar consultar 30
IK-030 KDI 2504M 27 30 950 2000x950x1353 consultar consultar 45
IK-033 KDI 2504 TM30 30 33 970 2000x950x1353 consultar consultar 45
IK-044 KDI 2504 TM 40 44 980 2500x1100x1455 consultar consultar 60
IK-066 KDI 3404 TM 61 67 1230 2500x1100x1455 - consultar 100


IN

 GAMA INDUSTRIAL REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR LOMBARDINI

Precios desde 3.919 euros

!! consultar !!

       Volver
MONOFÁSICO 230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AL-7 LDW 1003 6 7 310 1300x580x1298 consultar consultar 50
AL-10 LDW 1404 9 10 325 1300x580x1298 consultar consultar 50
AL-14 LDW 1603 12 14 398 1300x580x1383 consultar consultar 60
AL-18 LDW 2204 16 18 480 1300x580x1398 consultar consultar 90

MOTOR LOMBARDINI

Precios desde 3.579 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AL-009 LDW 1003 8 9 310 1300x580x1298 consultar consultar 25
AL-011 LDW 1404 10 11 350 1300x580x1298 consultar consultar 25
AL-017 LDW 1603 15 17 398 1300x580x1383 consultar consultar 25
AL-022 LDW 2204 20 22 459 1300x580x1398 consultar consultar 30


IN

 GAMA INDUSTRIAL REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR LOMBARDINI

Precios desde 5.409 euros

!! consultar !!

       Volver
MONOFÁSICO 230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
IL-7 LDW 1003 6 7 560 1600x900x1132 consultar consultar 50
IL-10 LDW 1404 9 10 620 1600x900x1132 consultar consultar 50
IL-14 LDW 1603 12 14 760 1600x900x1132 consultar consultar 60
IL-18 LDW 2204 16 18 810 2000x950x1253 consultar consultar 90

MOTOR LOMBARDINI

Precios desde 5.113 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
IL-009 LDW 1003 8 9 550 1600x900x1132 consultar consultar 25
IL-011 LDW 1404 10 11 600 1600x900x1132 consultar consultar 25
IL-017 LDW 1603 15 17 655 1600x900x1132 consultar consultar 25
IL-022 LDW 2204 20 22 785 2000x950x1253 consultar consultar 30


IN

GAMA INDUSTRIAL

 REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR LOMBARDINI

Precios desde 4.671 euros

!! consultar !!

       Volver
MONOFÁSICO 230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
ILB-7 LDW 1003 6 7 520 1367x800x977 consultar consultar 50
ILB-10 LDW 1404 9 10 550 1367x800x977 consultar consultar 50
ILB-14 LDW 1603 12 14 600 1367x800x977 consultar consultar 60

MOTOR LOMBARDINI

Precios desde 4.437 euros

!! consultar !!


TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
ILB-009 LDW 1003 8 9 520 1367x800x977 consultar consultar 25
ILB-011 LDW 1404 10 11 530 1367x800x977 consultar consultar 25
ILB-017 LDW 1603 15 17 540 1367x800x977 consultar consultar 25


IN

 GAMA INDUSTRIAL REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz

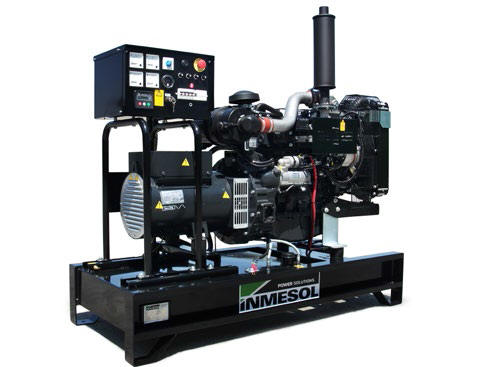

MOTOR FPT IVECO

Precios desde 5.726 euros

!! consultar !!

       Volver
TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AI-033 F32AM1A 30 33 680 1700x730x1634 consultar consultar 45
AI-044  F32SM1A  40 44 780 1700x730x1615 consultar consultar 60
AI-055 N 45AM2 50 55 840 1900x900x1870 consultar consultar 100
AI-066 N 45SM1A 60 66 860 1900x900x1955 consultar consultar 100
AI-083 N 45SM2A 75 83 920 1900x900x1947 consultar consultar 125
AI-090 N 45SM3 80 90 920 1900x900x1947 consultar consultar 125
AI-110 N 45TM2A 100 110 1100 1900x900x1966 consultar consultar 160
AI-135 N 45TM3 125 135 1200 1900x900x1966 consultar consultar 260
AI-175 N 67TM4 160 175 1500 2360x1035x2000 consultar consultar 260
AI-190 N 67TM4 170 190 1525 2360x1035x2000 consultar consultar 260
AI-220 N 67TE2A  200 220 1540 2360x1035x1980 consultar consultar 400
AI-275 C 87TE3 250 275 2620 3000x1300x2063 consultar consultar 400
AI-300 C 87TE1D 270 300 2700 3000x1300x2319 consultar consultar 400
AI-335  C 87TE4 300 330 2750 3000x1300x2310 consultar consultar 630
AI-385 C 13 TE2A  350 385 2905 3000x1300x2420 consultar consultar 630
AI-440 C 13 TE3A 400 440 3040 3000x1300x2255 consultar consultar 630
AI-550 C 13 TE7 500 550 3300 3000x1300x2178 consultar consultar 800


IN

GAMA INDUSTRIAL

 REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR FPT IVECO

Precios desde 7.532 euros

!! consultar !!

       Volver
TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
II-033 F32AM1A 30 33 980 2000x950x1353 consultar consultar 45
II-044 F32SM1A  40 44 1230 2500x1100x1455 consultar consultar 60
II-055 N 45AM2 50 55 1260 2500x1100x1455 consultar consultar 100
II-066 N 45SM1A 60 66 1298 2500x1100x1455 consultar consultar 100
II-083 N 45SM2A 75 83 1540 2950x1100x1760 consultar consultar 125
II-090 N 45SM3 80 90 1540 2950x1100x1760 consultar consultar 125
II-110 N 45TM2A 100 110 1900 2950x1100x1760 consultar consultar 160
II-135 N 45TM3 125 135 1910 2950x1100x1760 consultar consultar 260
II-175 N 67TM4 160 175 1960 2950x1100x1760 consultar consultar 260
II-190 N 67TM4 170 190 1980 2950x1100x1760 consultar consultar 260
II-220 N 67TE2A  200 220 2580 3600x1350x2040 consultar consultar 400
II-275 C 87TE3 250 275 3200 3600x1350x2040 consultar consultar 400
II-300 C 87TE1D 270 300 3280 3600x1350x2040 consultar consultar 400
II-335 C 87TE4 300 330 4001 4200x1600x2245 consultar consultar 630
II-385 C 13 TE2A  350 385 4600 4200x1600x2245 consultar consultar 630
II-440 C 13 TE3A 400 440 4780 4200x1600x2245 consultar consultar 630
II-550 C 13 TE7 500 550 4900 4200x1600x2245 consultar consultar 800


IN

 GAMA INDUSTRIAL REFRIGERADO POR LIQUIDO  1500 rpm  50 Hz
MOTOR DEUTZ

Precios desde 4.650 euros

!! consultar !!

       Volver
TRIFÁSICO 400/230 V
MODELO MOTOR POTENCIA (kvA) PESO
(kg)		 DIMENSIONES (mm) LARGO x ANCHO x ALTO GRUPO MANUAL ARRANQUE ELÉCTRICO CUADRO DE CONMUTACIÓN PARA CONVERTIR EL GRUPO MANUAL EN AUTOMÁTICO
CONTINUA (PRP) EMERG. (LTP) PRECIO NETO PRECIO NETO AMP.
AD-014 F2M 2011 13 14 420 1300x580x1500 consultar consultar 25
AD-022 F3M 2011 20 22 550 1400x760x1560 consultar consultar 30
AD-033 F4M 2011 30 33 640 1700x730x1520 consultar consultar 45
AD-044 BF4M 2011 40 44 720 1700x730x1406 consultar consultar 60
AD-066 BF4M 2011 C 60 66 820 1900x900x1625 consultar consultar 100
AD-095 BF4M 1013 E 85 95 1240 2050x930x1683 consultar consultar 125
